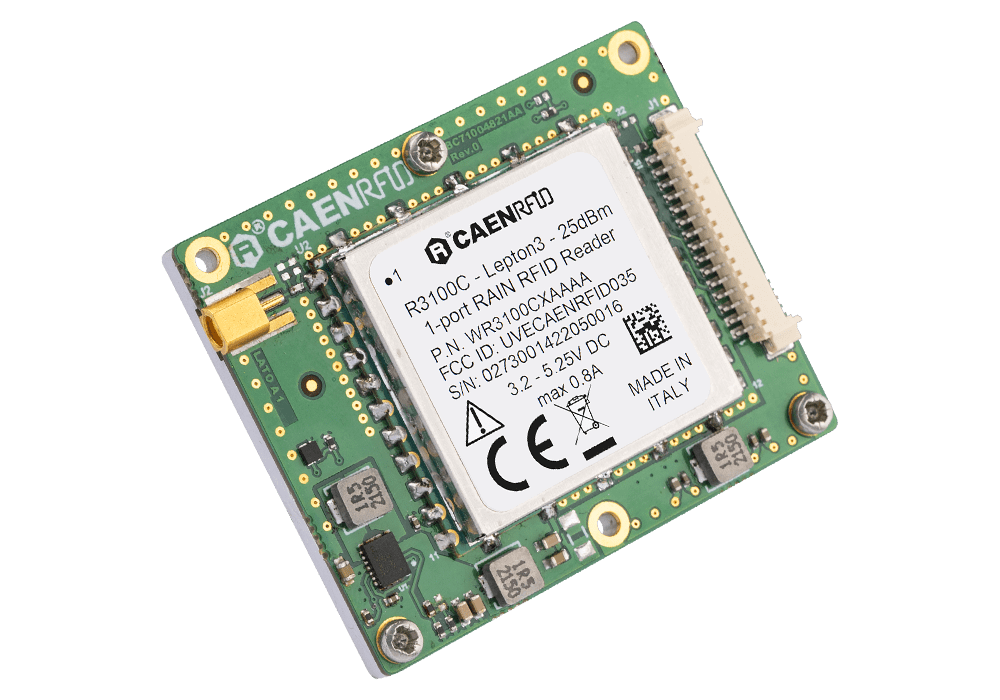

Lepton3x1 (R3101C)

Lepton3x1 (R3101C)

25dBm Tek Bağlantı Noktalı RAIN RFID Okuyucu Modülü

  • RAIN RFID (UHF EPC Class1 Gen2, ISO 18000-63) uyumlu
  • Çok bölgeli destek
  • Ultra kompakt boyut
  • 25 dBm’ye (316mW) kadar çıkış gücü
  • Seri arayüz (TTL Seviyeleri)
  • MMCX Anten Konnektörü
  • Düşük güç tüketimi
Kategoriler ,

easy2read© ürün serisinin yerleşik bir okuyucusu olan Lepton3x1 (Model R3101C), düşük güçlü, yüksek performanslı RAIN RFID uygulamaları için ultra kompakt bir okuyucudur.

10 dBm’den 25 dBm’ye kadar programlanabilir çıkış gücü ile okuyucu, 2 m’den daha uzak mesafedeki etiketleri algılayabilir (anten ve etiket boyutlarına bağlı olarak).

Düşük güç tüketimi nedeniyle modül, pille çalışan cihazlara kolayca entegre edilecek şekilde özel olarak tasarlanmıştır.

Modülün radyo frekansı çekirdeği, yüksek okuma hızı elde etmeye ve üst sınıf derecelendirilmiş performanslar için yoğun okuyucu ve yoğun etiket ortamlarında kullanılmaya izin veren Impinj E310 IC’ye dayanmaktadır.

Cihazın kompaktlığı, Lepton3x1’in endüstriyel el bilgisayarlarının, akıllı telefon aksesuarlarının ve diğer kompakt form faktörlü cihazların içine yerleştirilmesine olanak tanır.

Lepton3x1, hem Avrupa hem de ABD düzenleyici ortamlarına uygundur ve bu ortamlarda çalışabilir ve çok bölgeli yetenekleri sayesinde farklı coğrafi bölgelere uyum gerektiren cihazlarda entegrasyon için idealdir.

Lepton3x1, SMD form faktörünün gerektirdiği otomatik üretim yerine konektör kullanmayı tercih edenler için entegrasyonu kolaylaştırmak amacıyla Lepton3 temelinde tasarlanmıştır.

Uygulamalar

  • El Cihazları
  • Çok Bölgeli Etiket Yazıcıları ve Uygulayıcıları
  • Satış Noktası Okuyucuları
  • Sesle Çalışan Eldivenler
Frekans Aralığı

865.600÷867.600 MHz (ETSI EN 302 208 v. 3.1.1) 902÷928 MHz (FCC part 15.247)

RF Gücü

10dBm'den 25dBm'ye (10mW'den 316mW'ye) yapılandırılabilir güç iletimi

Anten

Anten VSWR Gereksinimi < 2:1 optimum performans için Anten Konnektörleri MMCX jakı

Kanal Sayısı

4 kanal (ETSI EN 302 208 v. 3.1.1 ile uyumlu) 50 atlamalı kanal (FCC part 15.247) ile uyumlu

Standart Uyum

EPC Sınıf 1 Nesil 2 – ISO18000-63

Bağlantı

UART Seri Bağlantı Noktası:
Baudrate: 9.6'dan 921.6 kbps'ye, varsayılan 921.6 kbps'ye
Veri bitleri: 8
Durdurma biti: 1
parite: yok
Akış kontrolü: yok
3,3 V G/Ç voltaj seviyesi

I/O Arayüzü

4 G/Ç hattı 3,3 V seviyesi Iout @ 8 mA maks.

Güç

Güç kaynağı 3,2 ÷ 5,25 V DC Güç tüketimi – 800 mA @ RF çıkışı = 25 dBm – Boş modda 5 mA – Komutları almaya hazır

Boyutlar

(U) 51 x (G) 42 x (Y) 8,1 mm3 2,01 x 1,65 x 0,32 inç3

Çalışma Sıcaklığı

-20°C ila +70°C

Sipariş Seçenekleri

WR3101CXAAAA
Lepton3x1 – 25dBm Reader Module
WR4320CXDKEU
R4320C, R3101C, R3104C, R7101C, R7104C, R9101C and R9104C – ETSI Dev Kit with antenna, interface, power supply and tags (reader not included)
WR4320CXDKUS
R4320C, R3101C, R3104C, R7101C, R7104C, R9101C and R9104C – FCC Dev Kit with antenna, interface, power supply and tags (reader not included)
WR4320CXEVBX
R4320C, R3101C, R3104C, R7101C, R7104C, R9101C and R9104C – Evaluation Board
