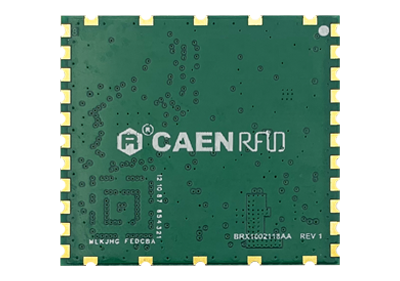

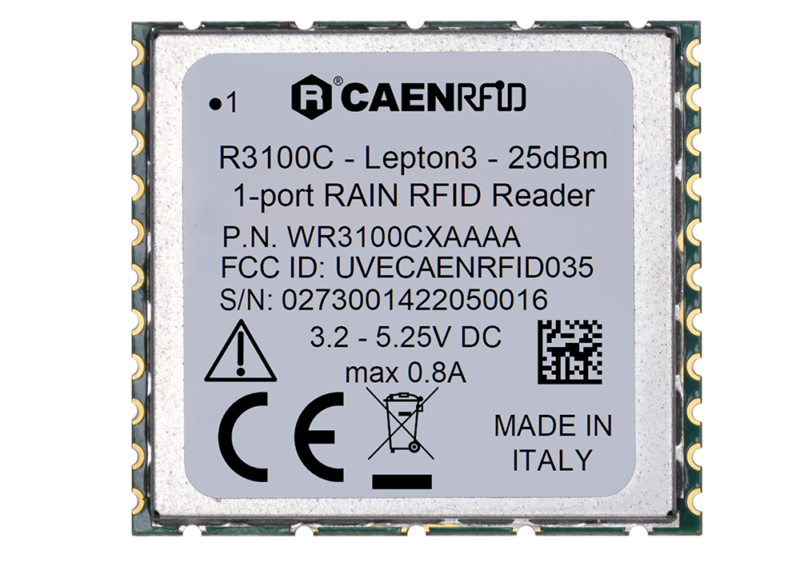

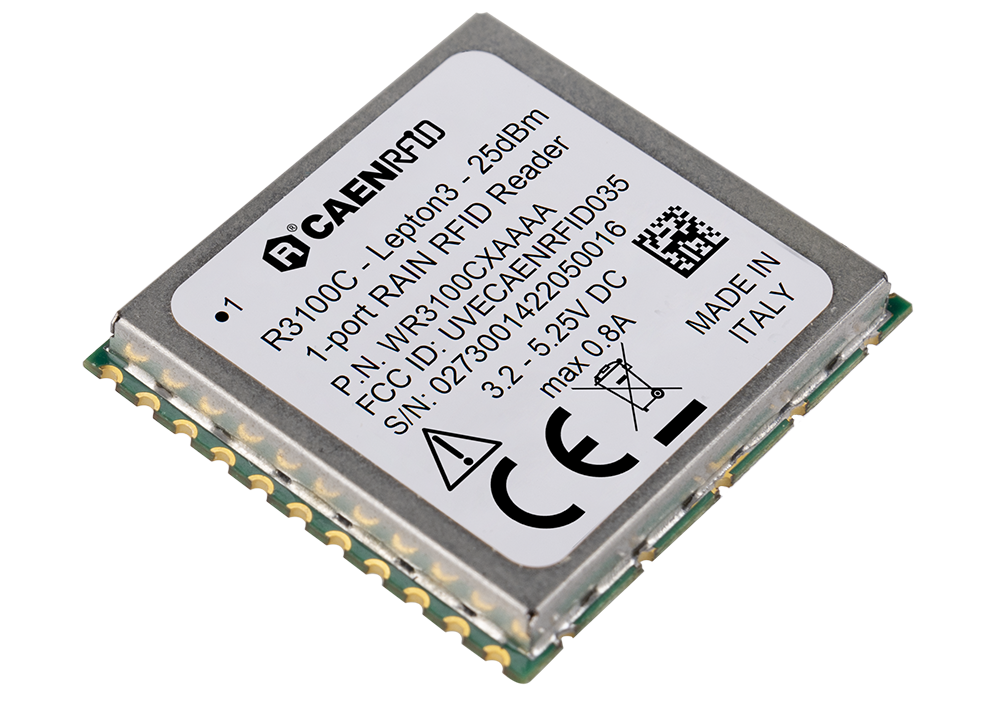

Lepton3 (R3100C)

Lepton3 (R3100C)

25dBm Tek Bağlantı Noktalı RAIN RFID Okuyucu Modülü

  • RAIN RFID (UHF EPC Class1 Gen2, ISO 18000-63) uyumlu
  • Çok bölgeli destek
  • Ultra kompakt boyut
  • 25 dBm’ye (316mW) kadar çıkış gücü
  • Seri arayüz (TTL Seviyeleri)
  • Düşük güç tüketimi
Kategoriler ,

easy2read© ürün serisinin gömülü okuyucusu olan Lepton3 (Model R3100C), düşük güç, orta performans RAIN RFID uygulamaları için ultra kompakt bir okuyucudur.

10dBm’den 25dBm’ye kadar programlanabilir çıkış gücü ile okuyucu, 3 mt’den fazla mesafedeki etiketleri algılayabilir (anten ve etiket boyutlarına bağlı olarak).

Düşük güç tüketimi nedeniyle modül, pille çalışan cihazlara kolayca entegre edilecek şekilde özel olarak tasarlanmıştır. Modülün radyo frekansı çekirdeği, yüksek okuma hızı elde etmeye ve birinci sınıf puan performansları için yoğun okuyucu ve yoğun etiket ortamlarında kullanılmaya izin veren Impinj E310 okuyucu çipine dayanmaktadır.

Cihazın kompaktlığı ve yüzeye montaj teknolojisi, Lepton3’ün yeni küçük form faktörlü endüstriyel el bilgisayarlarının, akıllı telefon aksesuarlarının ve diğer kompakt form faktörlü cihazların içine yerleştirilmesini sağlar.

Lepton3, hem Avrupa hem de ABD düzenleyici ortamlarına uygundur ve bu ortamlarda çalışabilir ve çok bölgeli özelliği sayesinde farklı coğrafi bölgelere uyum gerektiren cihazlarda entegrasyon için idealdir.

Lepton3, Impinj RS1000 ve RS500 ve CAEN RFID Hadronmini modülü ile uçtan uca uyumludur ve bu onu bu cihazlar için mükemmel bir yedek yapar.

Uygulamalar

  • El Cihazları
  • Çok Bölgeli Etiket Yazıcıları ve Uygulayıcıları
  • Satış Noktası Okuyucuları
  • Sesle Çalışan Eldivenler
Frekans Aralığı

865.600÷867.600 MHz (ETSI EN 302 208 v. 3.3.1) 902÷928 MHz (FCC part 15.247)

RF Gücü

10dBm'den 25dBm'ye (10mW'den 316mW'ye) yapılandırılabilir güç iletimi

Anten

Anten VSWR Gereksinimi < 2:1 optimum performans için Anten Konnektörleri Tek bir pim üzerinde 50 Ohm mono-statik RF bağlantı noktası

Kanal Sayısı

4 kanal (ETSI EN 302 208 v. 3.3.1 ile uyumlu) 50 atlamalı kanal (FCC part 15.247) ile uyumlu

Standart Uyum

EPC Sınıf 1 Nesil 2 – ISO18000-63

Bağlantı

UART Seri Bağlantı Noktası:
Baudrate: 9.6'dan 921.6 kbps'ye, varsayılan 921.6 kbps'ye
Veri bitleri: 8
Durdurma biti: 1
parite: yok
Akış kontrolü: yok
3,3 V G/Ç voltaj seviyesi

I/O Arayüzü

4 G/Ç hattı 3,3 V seviyesi
Iout @ 8 mA maks.

Güç

Güç kaynağı 3,2 ÷ 5,25 V DC Güç tüketimi – 800 mA @ RF çıkışı = 25 dBm – Boş modda 5 mA – Komutları almaya hazır

Boyutlar

(U) 32 x (G) 29 x (Y) 4,1 mm3 1,26 x 1,14 x 0,16 inç3

Paket Tipi

32 pinli yüzeye montaj modülü (SMT uyumlu)

Çalışma Sıcaklığı

-20°C ila +70°C

Ağırlık

5.4 gr

Sipariş Seçenekleri

WR3100CXAAAA
R3100C – Lepton3 – 25dBm 1-Port RAIN RFID Reader Module
WRHML37XDKEU
R1271C, R3100C, R7100C and R9100C – ETSI Dev Kit with antenna, interface, power supply and tags (reader not included)
WRHML37XDKUS
R1271C, R3100C, R7100C and R9100C – FCC Dev Kit with antenna, interface, power supply and tags (reader not included)
WRHML37XEVBX
Evaluation Board for R1271C, R3100C, R7100C and R9100C
